La scheda di manutenzione per tornio in formato Word o PDF permette di registrare in modo chiaro e conforme gli interventi di manutenzione (ordinaria, straordinaria, preventiva o correttiva). Il modello è pensato per documentare identificazione macchina, descrizione degli interventi, verifiche tecniche, misure correttive, costi e firme, facilitando la tracciabilità degli interventi e la conformità alle normative vigenti (es. Direttiva Macchine 2006/42/CE, D.Lgs. 81/2008).
Indice
Come si compila la scheda manutenzione tornio
Una scheda di manutenzione tornio è uno strumento fondamentale per tenere sotto controllo lo stato della macchina, programmare gli interventi, documentare le verifiche eseguite e ridurre il rischio di guasti, fermi produzione o situazioni pericolose. Il tornio, sia manuale sia CNC, lavora con organi in rotazione, mandrino, slitte, utensili, sistemi di lubrificazione e, in molti casi, circuiti elettrici, pneumatici o idraulici. Per questo motivo la manutenzione non dovrebbe mai essere affidata alla memoria dell’operatore o a controlli occasionali. Una scheda ben costruita permette invece di trasformare ogni verifica in un’attività ordinata, tracciabile e ripetibile.
La funzione principale della scheda è registrare cosa è stato controllato, quando è stato fatto, da chi e con quale esito. In officina può sembrare un passaggio burocratico, ma in realtà è una forma di protezione tecnica e organizzativa. Se il tornio inizia a produrre vibrazioni anomale, se il mandrino presenta giochi, se una protezione non chiude correttamente o se il sistema di lubrificazione lavora male, una scheda aggiornata aiuta a capire se il problema era già stato rilevato, se è peggiorato nel tempo o se richiede un intervento immediato. Questo è particolarmente importante nei contesti in cui più operatori utilizzano la stessa macchina durante turni diversi.
Una buona scheda di manutenzione dovrebbe identificare chiaramente il tornio a cui si riferisce. Devono essere indicati almeno marca, modello, numero di matricola, reparto, posizione in officina e responsabile della macchina. Queste informazioni evitano confusione quando sono presenti più torni simili e consentono di collegare ogni intervento allo storico corretto. È utile inserire anche la data di installazione, la potenza, il tipo di alimentazione e l’eventuale riferimento al manuale tecnico del costruttore, perché molte operazioni di manutenzione dipendono proprio dalle istruzioni del produttore.
La parte centrale della scheda riguarda i controlli ordinari. Per un tornio, le verifiche più importanti interessano la pulizia generale, la rimozione dei trucioli, lo stato delle guide, la lubrificazione, il corretto funzionamento del mandrino, l’efficienza dei comandi, la presenza e integrità delle protezioni, il pulsante di emergenza, l’illuminazione della zona di lavoro e l’assenza di rumori o vibrazioni insolite. Nei torni con impianto di refrigerazione va controllato anche il livello del fluido, la pulizia della vasca, l’efficienza della pompa e lo stato dei tubi. Nei torni CNC entrano in gioco anche pannello di controllo, allarmi, assi, encoder, ventole, quadro elettrico e backup dei parametri macchina.
La frequenza degli interventi deve essere proporzionata all’uso reale del tornio. Una macchina utilizzata ogni giorno in produzione richiede controlli molto più ravvicinati rispetto a un tornio impiegato saltuariamente in un laboratorio didattico o in una piccola officina. La scheda può distinguere tra controlli giornalieri, settimanali, mensili e periodici più approfonditi. Le verifiche giornaliere sono in genere rapide e servono a intercettare problemi evidenti prima dell’avvio del lavoro. Quelle settimanali possono includere controlli più accurati su guide, carrelli, cinghie, protezioni e lubrificazione. Gli interventi mensili o programmati possono invece riguardare giochi meccanici, allineamento, serraggi, impianto elettrico, livelli, filtri e stato complessivo della macchina.
Un aspetto spesso sottovalutato è lo spazio per annotare anomalie e azioni correttive. Non basta segnare che un controllo è stato eseguito. Se l’operatore nota una perdita d’olio, un rumore anomalo, una protezione danneggiata o un comando poco reattivo, la scheda deve permettere di descrivere il problema in modo chiaro. Deve poi essere possibile indicare se la macchina è stata lasciata in servizio, se è stata fermata, se è stato richiesto un intervento tecnico o se il problema è stato risolto immediatamente. Questa tracciabilità è essenziale per evitare che una piccola anomalia venga ignorata fino a trasformarsi in un guasto serio.
La sicurezza deve avere un ruolo centrale nella scheda di manutenzione. Prima di eseguire interventi che comportano accesso a parti mobili, rimozione di protezioni o lavori su componenti elettrici, la macchina deve essere messa in condizioni sicure secondo le procedure aziendali. La scheda dovrebbe ricordare che la manutenzione non va effettuata con il tornio in movimento, salvo attività specifiche previste dal costruttore e svolte da personale competente. Protezioni, carter, ripari e dispositivi di emergenza non devono essere considerati accessori, ma elementi indispensabili per l’uso sicuro della macchina.
La scheda diventa ancora più utile quando prevede la firma dell’operatore e, se necessario, del responsabile della manutenzione. La firma non serve solo ad attribuire una responsabilità, ma conferma che il controllo è stato realmente eseguito. In caso di intervento esterno, è opportuno registrare anche il nome del tecnico, l’azienda incaricata, i ricambi utilizzati e le raccomandazioni lasciate dopo la manutenzione.

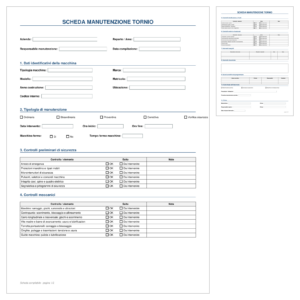

Fac simile scheda manutenzione tornio Word
Scarica il fac-simile in formato Word da compilare e archiviare come documento operativo per la manutenzione del tornio.
Fac simile scheda manutenzione tornio PDF
Scarica il fac-simile in formato PDF come esempio da utilizzare per la stampa o per la condivisione su procedure interne.
Esempio scheda manutenzione tornio
Azienda: _______________________________
Reparto / Area: _______________________________
Responsabile manutenzione: _______________________________
Data compilazione: ___ / ___ / ______
1. Dati identificativi della macchina
| Tipologia macchina | Tornio manuale / parallelo / CNC / altro: _______________________________ |
| Marca | _______________________________ |
| Modello | _______________________________ |
| Matricola | _______________________________ |
| Anno di costruzione | _______________________________ |
| Ubicazione | _______________________________ |
| Codice interno macchina | _______________________________ |
2. Tipologia di manutenzione
| Tipo intervento | ☐ Ordinaria ☐ Straordinaria ☐ Preventiva ☐ Correttiva ☐ Verifica sicurezza |
| Data intervento | ___ / ___ / ______ |
| Ora inizio | ______ : ______ |
| Ora fine | ______ : ______ |
| Macchina ferma | ☐ Sì ☐ No |
| Tempo fermo macchina | ______ ore |
3. Controlli preliminari di sicurezza
| Controllo | Esito | Note |
|---|---|---|
| Verifica arresto di emergenza | ☐ Conforme ☐ Non conforme ☐ N.A. | _______________________________ |
| Verifica protezioni mandrino e ripari mobili | ☐ Conforme ☐ Non conforme ☐ N.A. | _______________________________ |
| Verifica microinterruttori di sicurezza | ☐ Conforme ☐ Non conforme ☐ N.A. | _______________________________ |
| Verifica pulsanti, selettori e comandi macchina | ☐ Conforme ☐ Non conforme ☐ N.A. | _______________________________ |
| Verifica integrità cavi, spine e quadro elettrico | ☐ Conforme ☐ Non conforme ☐ N.A. | _______________________________ |
| Verifica presenza segnaletica e pittogrammi di sicurezza | ☐ Conforme ☐ Non conforme ☐ N.A. | _______________________________ |
4. Controlli meccanici
| Elemento controllato | Intervento / verifica | Esito | Note |
|---|---|---|---|
| Mandrino | Controllo serraggio, giochi, rumorosità e vibrazioni | ☐ OK ☐ Da intervenire | _______________________________ |
| Contropunta | Verifica scorrimento, bloccaggio e allineamento | ☐ OK ☐ Da intervenire | _______________________________ |
| Carro longitudinale e trasversale | Verifica giochi, scorrimento e lubrificazione guide | ☐ OK ☐ Da intervenire | _______________________________ |
| Vite madre e barre di avanzamento | Controllo usura, pulizia e lubrificazione | ☐ OK ☐ Da intervenire | _______________________________ |
| Torretta portautensili | Verifica serraggio, rotazione e bloccaggio utensili | ☐ OK ☐ Da intervenire | _______________________________ |
| Cinghie, pulegge e trasmissioni | Controllo tensione, usura e allineamento | ☐ OK ☐ Da intervenire | _______________________________ |
| Guide macchina | Verifica pulizia, lubrificazione e assenza di danneggiamenti | ☐ OK ☐ Da intervenire | _______________________________ |
5. Controlli lubrificazione e fluidi
| Controllo | Esito | Intervento effettuato | Note |
|---|---|---|---|
| Livello olio testa / cambio | ☐ Regolare ☐ Rabbocco ☐ Sostituzione | _______________________________ | _______________________________ |
| Lubrificazione guide e carrelli | ☐ Regolare ☐ Eseguita ☐ Da programmare | _______________________________ | _______________________________ |
| Liquido refrigerante / emulsione | ☐ Regolare ☐ Rabbocco ☐ Sostituzione | _______________________________ | _______________________________ |
| Pulizia vasca trucioli e filtro refrigerante | ☐ Eseguita ☐ Non eseguita ☐ N.A. | _______________________________ | _______________________________ |
6. Controlli elettrici e funzionali
| Controllo | Esito | Note |
|---|---|---|
| Avviamento e arresto macchina | ☐ Regolare ☐ Anomalia | _______________________________ |
| Funzionamento avanzamenti automatici | ☐ Regolare ☐ Anomalia ☐ N.A. | _______________________________ |
| Funzionamento pompa refrigerante | ☐ Regolare ☐ Anomalia | _______________________________ |
| Rumorosità e vibrazioni durante il funzionamento | ☐ Regolare ☐ Anomalia | _______________________________ |
| Prova a vuoto | ☐ Eseguita ☐ Non eseguita | _______________________________ |
| Prova di lavorazione | ☐ Eseguita ☐ Non eseguita | _______________________________ |
7. Interventi eseguiti
| Descrizione intervento | Ricambi / materiali utilizzati | Quantità | Note |
|---|---|---|---|
| _______________________________ | _______________________________ | ______ | _______________________________ |
| _______________________________ | _______________________________ | ______ | _______________________________ |
| _______________________________ | _______________________________ | ______ | _______________________________ |
8. Anomalie riscontrate
Descrivere eventuali anomalie, usure, malfunzionamenti, parti danneggiate o condizioni non conformi rilevate durante l’intervento.
9. Azioni correttive da programmare
| Azione correttiva | Priorità | Responsabile | Scadenza |
|---|---|---|---|
| _______________________________ | ☐ Alta ☐ Media ☐ Bassa | _______________________________ | ___ / ___ / ______ |
| _______________________________ | ☐ Alta ☐ Media ☐ Bassa | _______________________________ | ___ / ___ / ______ |
10. Esito finale dell’intervento
| Esito manutenzione | ☐ Macchina idonea all’uso ☐ Macchina idonea con prescrizioni ☐ Macchina non idonea all’uso |
| Prescrizioni / limitazioni | _______________________________ |
| Prossima manutenzione prevista | ___ / ___ / ______ |
11. Firme
| Manutentore | Nome e cognome: _______________________________ Firma: _______________________________ |
| Responsabile reparto | Nome e cognome: _______________________________ Firma: _______________________________ |
| Data chiusura intervento | ___ / ___ / ______ |
Nota: la presente scheda deve essere archiviata insieme alla documentazione tecnica della macchina e aggiornata a ogni intervento di manutenzione, controllo o verifica funzionale.
